目前在GIS中使用的彈簧觸指的材料主要有三種,分別是鉻鋯銅(執行標準ASTM—C18150)。
鈹鈷銅(執行標準ASTM—C17500)和鈹銅(執行標準ASTM—C17200),三種材料的主要特性。
由下表可以看出,導電率由大到小排列為鉻鋯銅最高,鈹銅最低。強度由高到低排列是鉻鋯銅最低,鈹銅最高。導電率越高的材料其強度越低。
導電率高的彈簧觸指強度低,接觸壓力小,通流能力是否能夠超過鈹鈷銅的彈簧觸指?文獻中提到,鈹鈷銅的允許電流密度為鈹銅的2倍。通過進行多項GIS的溫升試驗,將同樣尺寸的鈹鈷銅和鉻鋯銅的彈簧觸指安裝在同樣的位置進行對比。試驗電流為2000~4400A。試驗發現,在同樣的電流下,鉻鋯銅的彈簧觸指的接觸面溫升比鈹鈷銅的彈簧觸指面溫升要低4~10℃,試驗電流越大差值越明顯。試驗證明了雖然使用高導電率材料的鉻鋯銅彈簧觸指強度低,接觸壓力小,但是導流能力仍然明顯優于使用較低導電率材料的鈹鈷銅。

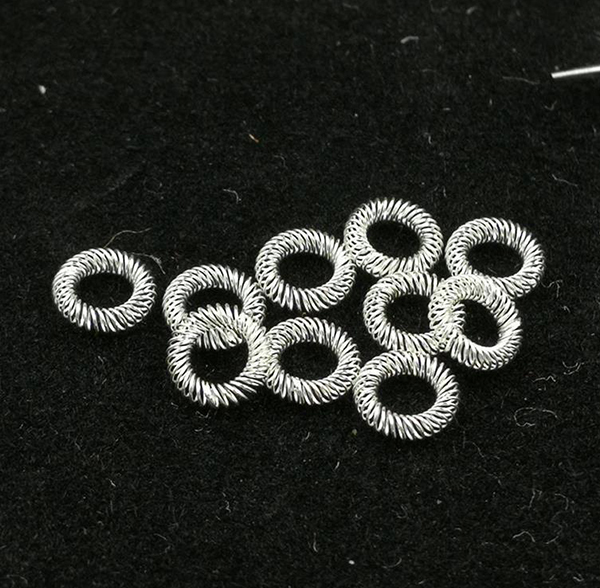

東莞市簧中簧電子有限公司(SiS)成立于2011年10月,專業從事彈性導電電子元器件的設計、測試、制造的公司,于2018年5月遷移至東莞市長安鎮。公司擁有CNC車床車間,觸指車間,裝配車間,實驗室。 基于連接器行業對大電流連接器的要求越來越高,簧中簧電子研發了新型的雙向螺旋彈簧觸指(SiS?)、單圈彈簧觸指,構成多個列式形變接觸點(可達300個點以上)??梢詽M足超過十萬次的插拔使用壽命,彈簧觸指電流密度和溫升接近于傳輸電纜,插拔力10N左右。 簧中簧電子的PCB板連接器(板到板USC,板到線),圓柱形快速插拔自鎖連接器(塑膠和金屬外殼),公母同體重載連接器,電動汽車充電器,高壓動力電池包串聯連接器,應用于最先進的大電流能源采集器、能源儲存器及電氣設備,例如:電動汽車、充電基站、風能發電機、電源供應器、高鐵、重卡等等。 公司擁有國家多項zhuanli,產品通過國際標準測試。
